磁粉离合器

磁粉制动器、离合器是根据电磁原理和利用磁粉传递转矩的。具有激磁电流和传递转矩基成线性关系的特点。在同滑差无关的情况下能够传递一定的转矩，具有响应速度快、结构简单、无污染、无噪音、无冲击振动、节约能源等优点。是一种多用途、性能很好的自动控制元件。磁粉制动器经常被用于传动机械的测功加载和制动等。磁粉离合器还可用于缓冲起动、过载保护、调速等。现已被广泛应用于造纸、印刷、包装、塑料、橡胶、玻纤、纺织、印染、电线电缆、冶金等以及其他有关卷取加工行业中的放卷和收卷张力控制。磁粉制动器和磁粉离合器经常配对使用。

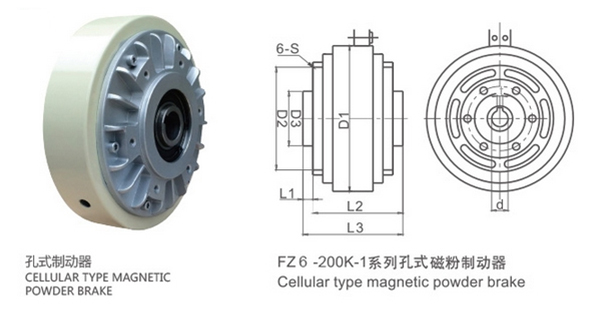

主要技术参数						外形尺寸									磁粉重量
型号	转矩	电流	电压	转速	重量	D1	D2	D3	L1	L2	L3	6-S	d	t
FZ 6K-1	6	0.8	24	1000	3	130	62	52	3	57	60	M4	16	6	10
FZ 12K-1	12	1	24	1000	4.5	150	82	65	4	68	72	M5	20	6	20
FZ 25K-1	25	1.5	24	1000	7.5	182	110	90	4	80	84	M6	25	8	30
FZ 50K-1	50	1.8	24	1000	12	219	130	110	5	90	95	M8	30	8	60
FZ 100K-1	100	2	24	800	20.5	260	140	120	5	105	110	M10	35	10	110
FZ 200K-1	200	2.8	24	800	30	335	170	150	5	115	120	M10	45	14	180

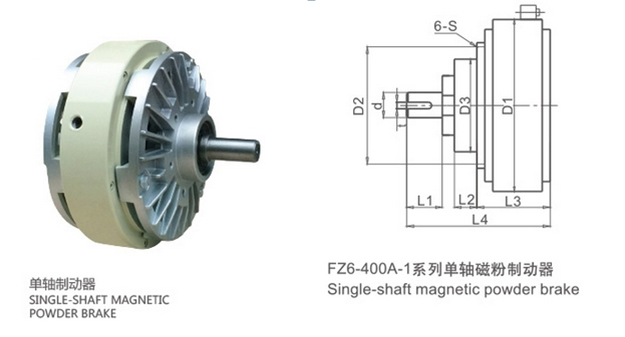

主要技术参数						外形尺寸										磁粉重量
型号	转矩	电流	电压	转速	重量	D1	D2	D3	L1	L2	L3	L4	6-S	d	t
FZ 6A-1	6	0.8	24	1400	3.5	130	62	44	25	10	68	108	M4	12	4	10
FZ 12A-1	12	1	24	1400	6	157	62	50	30	15	84	128	M5	16	5	20
FZ 25A-1	25	1.5	24	1400	8	182	78	58	40	16	93	154	M6	20	6	30
FZ 50A-1	50	1.8	24	1400	14	220	100	75	50	20	104	178	M6	25	8	60
FZ 100A-1	100	2	24	1000	28	290	120	90	65	25	140	230	M8	30	8	110

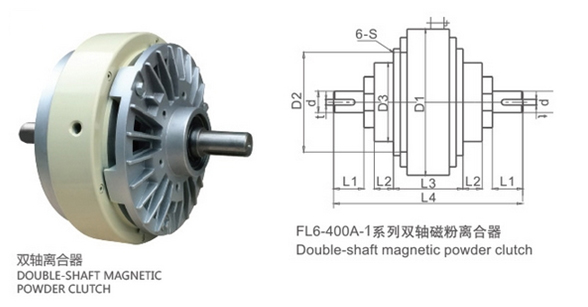

主要技术参数						外形尺寸										磁粉重量
型号	转矩	电流	电压	转速	重量	D1	D2	D3	L1	L2	L3	L4	6-S	d	t
FL 6A-1	6	0.8	24	1400	4	130	62	44	25	10	72	152	M4	12	4	10
FL 12A-1	12	1	24	1400	6.5	157	62	50	30	15	93	180	M5	16	5	20
FL 25A-1	25	1.5	24	1400	9.5	182	78	58	40	16	102	218	M6	20	6	30
FL 50A-1	50	1.8	24	1400	15	220	100	75	50	20	112	260	M6	25	8	60
FL 100A-1	100	2	24	1000	30	290	120	90	65	25	160	340	M8	30	8	110
FL 200A-1	200	2.5	24	1000	55	335	140	110	70	30	190	396	M10	35	10	180
FL 400A-1	400	3	24	1000	80	398	200	130	99	35	221	510	M12	45	14	300

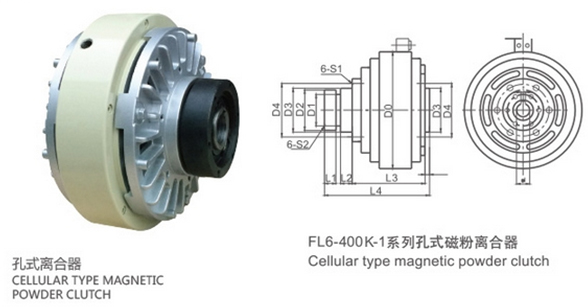

主要技术参数						外形尺寸												磁粉重量
型号	转矩	电流	电压	转速	重量	D0	D1	D2*L1	D3*L2	D4	L3	L4	L5	d	t	6-S2	6-S1
FL 6K-1	6	0.8	24	1400	4	130	50	60*16	65*7	70	64	91	3	16	5	M4	M5	10
FL 12K-1	12	1	24	1400	6.5	157	60	70*18	72*8	80	77	107	3	20	6	M4	M5	20
FL 25K-1	25	1.5	24	1400	9.5	182	71	80*20	82*10	97	88	129	4	25	8	M5	M6	30
FL 50K-1	50	1.8	24	1400	15	219	85	95*22	97*11	110	105	147	4	30	8	M6	M6	60
FL 100K-1	100	2	24	1000	32	290	105	125*24	128*14	145	134	182	5	35	10	M8	M8	110
FL 200K-1	200	2.5	24	1000	50	335	125	140*28	145*17	165	145	200	5	45	14	M8	M10	180
FL 400K-1	400	3	24	1000	91	398	160	180*30	190*20	210	193	251	5	60	18	M10	M12	300
