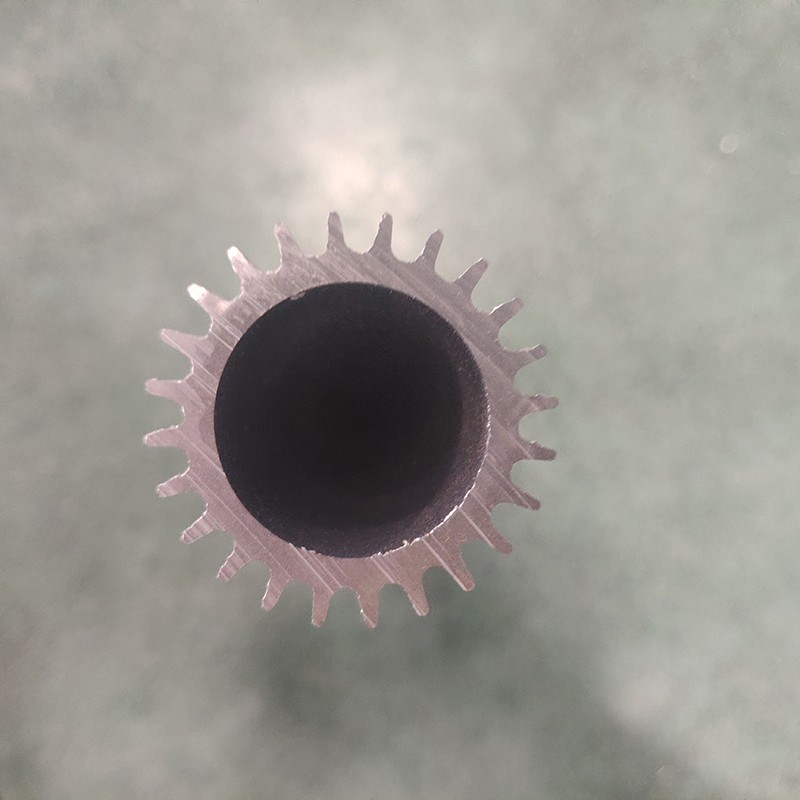

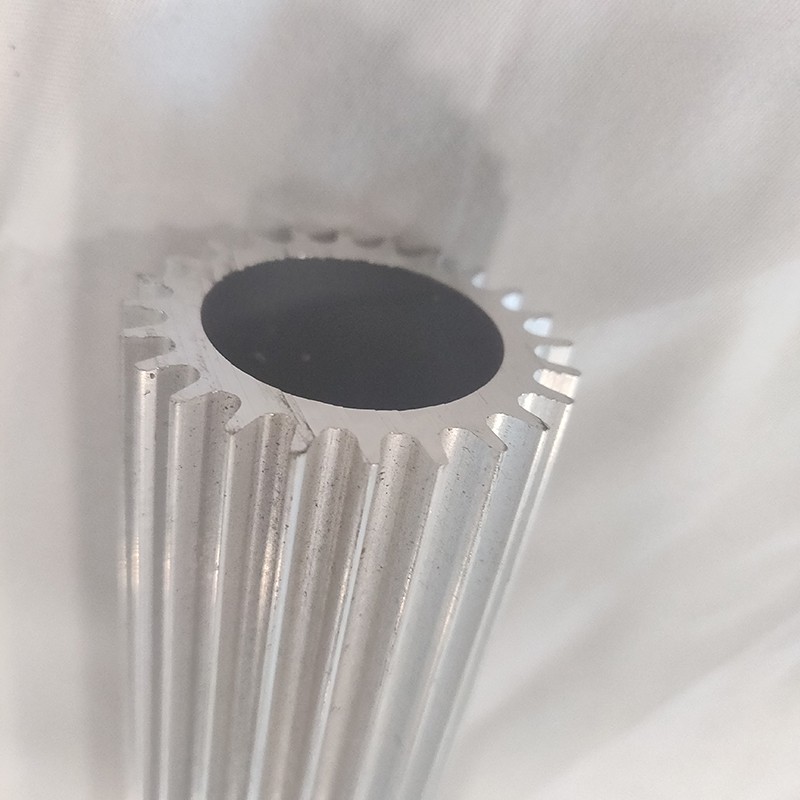

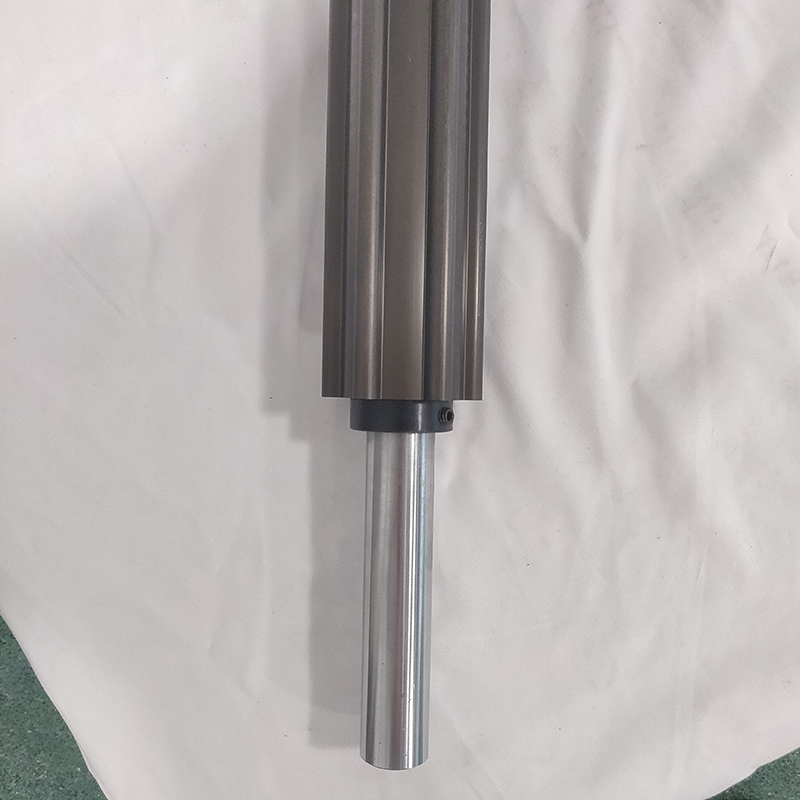

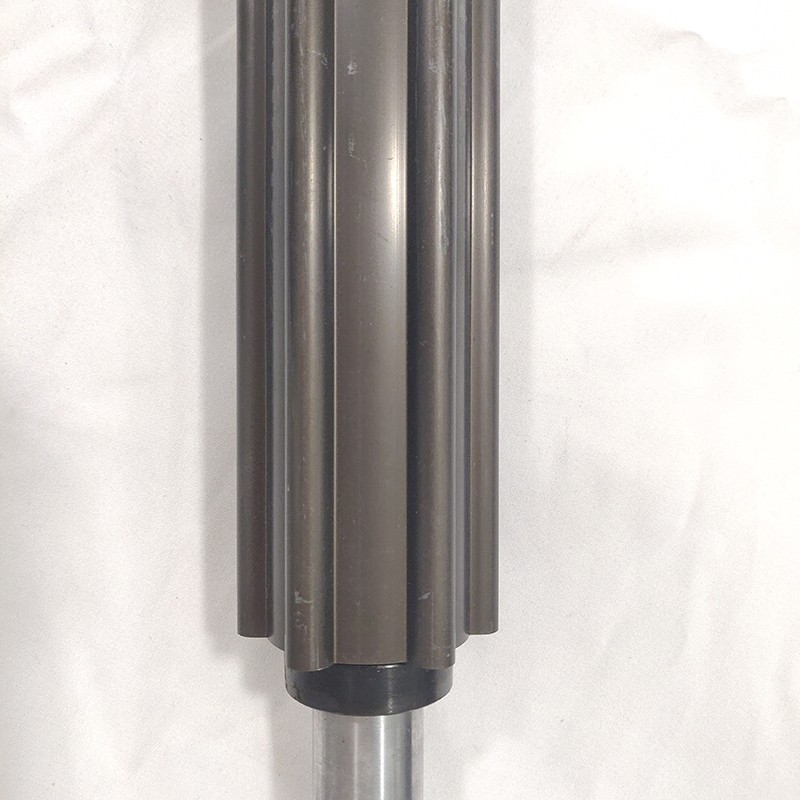

梅花辊
铝导辊是通过选用很好的铝合金材料，经模具，成管型，内有加强筋结构,具有良好 的耐刮、耐磨、防粘性能。外径有Φ22m-Φ320mm等多种规格。全轴经电脑动平衡 校正处理，使平衡更高精度达到5g内，运用精密的设备及特殊刀具，使辊面光泽度 达到 0.8或0.4，同轴度达到0.02mm。轴端经特殊工艺处理，配合进口轴承，在高速运转 下，皆能轻松自如。适用于印刷、包装、塑料、造纸、玻纤、制药、电子电池、纺 织等机械行业及各种卷材类加工产业。
铝导辊原材料:
D（φ外径） | 内孔 | E（壁厚） | 加强筋标志 | U（加强筋数量） |
φ22 | φ15 | 3.50 | A1 | |
φ25 | φ18 | 3.50 | A1 | |
φ28 | φ22 | 3.00 | A1 | |
φ30.1 | φ20.1 | 5.00 | A1 | |
φ31 | φ25.2 | 2.90 | A1 | |
φ33.8 | φ25.4 | 4.20 | A1 | |
φ38.2 | φ30.2 | 4.00 | A1 | |
φ40.1 | φ30.1 | 5.00 | A1 | |
φ42 | φ33 | 4.50 | A2 | 3 |
φ45.1 | φ32 | 6.50 | A1 | |
φ47.1 | φ41.1 | 3.00 | A1 | |
φ50 | φ40 | 5.00 | A1 | |
φ51.3 | φ39 | 6.15 | A2 | 3 |
φ52 | φ44.6 | 3.70 | A1 | |
φ55 | φ45 | 5.00 | A1 | |
φ57.2 | φ50.2 | 3.50 | A1 | |
φ60 | φ50 | 5.00 | A1 | |
φ61 | φ51 | 5.00 | A2 | 6 |
φ70 | φ61 | 4.50 | A1 | |
φ71 | φ64.6 | 3.20 | A2 | 7 |
φ72.4 | φ64 | 4.20 | A2 | 8 |
φ75 | φ66 | 4.50 | A1 | |
φ75 | φ60 | 7.50 | A1 | |
φ75.6 | φ69.2 | 3.20 | A2 | 7 |
φ77.4 | φ70 | 3.70 | A2 | 9 |
φ80 | φ64 | 8.00 | A2 | 8 |
φ81 | φ73.2 | 4.00 | A2 | 7 |
φ80.7 | φ70.3 | 5.10 | A2 | 9 |
φ90.5 | φ82.9 | 3.80 | A2 | 9 |
φ90.6 | φ75.6 | 7.50 | A1 | |
φ101 | φ92.4 | 4.30 | A2 | 9 |
φ101 | φ90.2 | 5.40 | A2 | 9 |
φ110.8 | φ102 | 4.40 | A2 | |
φ1a01 | φ111.6 | 4.70 | A2 | 9 |
φ120.9 | φ109.1 | 5.90 | A2 | 9 |
φ131 | φ120 | 5.50 | A2 | 9 |
φ150.5 | φ136.5 | 7.00 | A1 | |
φ151 | φ140 | 5.50 | A2 | 10 |
φ200 | φ186 | 7.00 | A1 | |
φ320 | φ296 | 12.00 | A1 |
